公路工程施工企业管理信息系统

用户 Highway Construction Management Systen HCMS

一. 系统建设的目的和意义

n 此系统开发的主要目的是利用先进的计算机信息技术和网络技术,实现施工企业对项目部的全过程成本监控管理,指导项目部在责任成本费额之内完成项目施工任务。

n 建立以施工总公司、分公司和项目部门的计算机网络系统,实现工程项目成本网络化管理,实现不同级别的用户有不同的权限对工程成本信息的查询、统计和管理工作,真正实现对费用的有效控制,最大限度地降低工程成本费用,从而全面提高企业的综合经济效益。

n 建立以工程项目为中心的工程项目成本统一数据库，确保工程项目成本信息的一致性、准确性、可靠性和可维护性,实现信息共享.

n 为各部门、各层次业务管理人员提供方便的数据输入、汇总统计、报表生成及数据库维护等日常信息处理。

n 为各部门提供工程项目的费用信息成本,及时了解工程费用情况,实现成本控制。

n 系统的应用能帮助项目部做到：

1)、事前计划周密、事中控制到位、事后分析及时；

2)、清楚掌握工程实际成本；

3)、优化工作流程，使项目物流、资金流更趋合理；

4)、实时监控项目成本变化情况，及时做出相应决策；

5)、积累工程成本数据，为投标报价和完善企业内部定额提供依据；

6)、提供了项目部业务工作整合的平台；

7)、加强和优化相关的管理工作；

8)、构筑路桥施工企业的信息化基础；

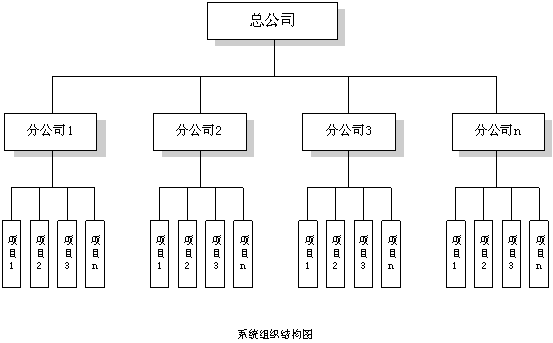

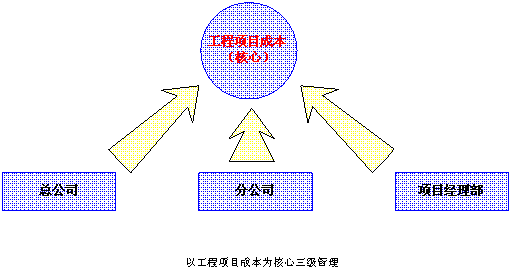

二. 系统组织结构图

以工程项目成本为核心,实现三级管理

二. 系统特点

3.1 系统基于INTERNET,采用B/S结构

基于互联网的建设工程项目信息管理系统可以简称为Internet-based PIMS。其主要功能是安全地获取、记录、寻找和查询项目信息。相当于，在项目实施建设过程中，对项目参与各方产生的信息和知识进行集中式管理。即使项目参与方有共用的稳当系统，同时也有共享的项目数据库。它不是某一个具体的软件产品或信息系统，而是国际上工程建设领域一系列基于Internet技术标准的项目信息沟通系统的总称。

它具有以下的基本特点：

² 以Internet作为信息交换工作的平台，其基本形式是以项目成本为核心。

² 基于互联网的系统采用100%的B/S结构，用户在客户端只需要安装一个浏览器就可以。浏览器界面使用户通往全部授权项目信息的唯一入口，项目参与各方可以不受时间和空间的限制，通过定制（Customize）来获得所需的项目信息。传统的项目管理信息系统的用户只能是一个工程参与单位，而基于互联网的建设工程项目信息管理系统的用户是建设工程所有参与单位。

3.2 易用性

系统界面个性化，图形界面导航，操作简单，易学、易用。

3.3 有效性

施工过程中，软件及时、准确预测项目总成本，实时控制成本、进度。

3.4 关联性

软件为施工项目部部门间协同工作提供平台，使进度、质量、成本与使用的资源紧密结合在一起，完成对项目的综合管理。

3.5 可靠性与安全性

软件数据库采用大型数据库SQLServer，数据结构设计安全、便捷，实现了三层模式的软件结构（即客户层/应用层/数据层），提高信息处理速度，保证数据准确、安全、可靠。

3.6 开放性与灵活性

B/S版的形式，易于发布实施，从而实现更大程度和更大范围的数据库资源共享。

3.7 科学性

系统既吸纳了目前国际先进的项目管理思想，又充分考虑并结合了国内施工企业实际。是一套中国用户可以用起来的成本管理系统。

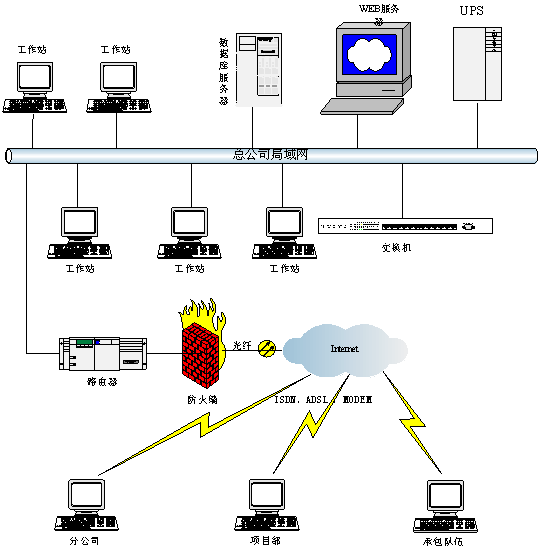

四. 系统网络拓扑结构图

. 系统功能子系统划分及描述

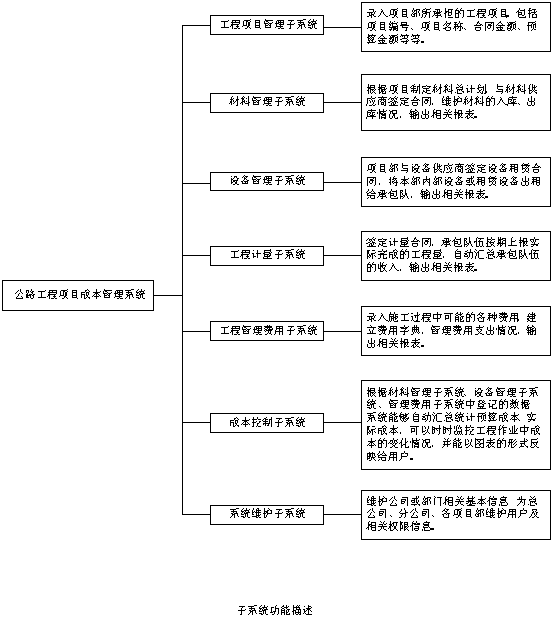

4.1子系统及模块结构图

5. 系统功能子系统划分及描述

　
　　5.1子系统及模块结构图

5.2 工程项目管理子系统

5.2.1 总体设计

5.2.1.1需求规定

5.2.1.2 输入输出管理

模块	子模块	输入	输出	功能性能要求及说明
工程项目管理	工程项目管理	承担工程项目基本信息：项目编号、项目名称、合同金额、预算金额等等	系统较验过的录入数据进入数据库。	维护管理工程项目的基本信息。如：项目编号、项目名称、合同金额、预算金额等等。

5.2.1.3 运行环境

硬件

服务器端：

CPU：1G以上、CD-ROM、256M以上内存（RAM）、500M及以上空闲硬盘、高分辨率彩色显卡（1024×768）、激光/喷墨打印机（600DPI以上）。

客户端：

CPU：PIII以上、CD-ROM、128M以上内存（RAM）、500M及以上空闲硬盘、高分辨率彩色显卡（800×600）。

软件

服务器端：

操作系统：windows平台（windows 98、windows Me、windows2000、windowsNT）、Linux平台。

数据库服务器：Oracle9i、DB2、SQL Server2000

WEB应用服务器：Apusic Application Server 2.0

客户端：

操作系统：windows98、windows Me、windows2000、windowsNT）、红旗Linux桌面版。

5.2.1.4 处理流程

5.2.2系统数据结构设计

5.2.2.1 逻辑结构设计要点

工程项目数据项

编号	数据项	数据类型	长度	说明
ID100001	工程编号	字符	20
ID100002	工程名称	字符	50
ID100003	项目经理	字符	20
ID100004	材料分类	字符	10
ID100005	所属分公司	字符	10
ID100006	中标总价	货币	10
ID100007	预算总价	货币	10

5.2.2.2 物理结构设计要点

每个数据结构的实现形式在数据库表。数据库可以同材料管理系统部署到同一台机器上，也可以分别部署到不同的机器上。

对数据库表内容的访问由材料管理系统应用数据库访问中间件来完成对数据库的访问。数据库访问中间件提供数据库连接池管理、事务管理、数据同步管理、消息管理、安全通讯管理等机制。

在数据库管理系统中通过用户和角色的权限分配，严格控制对数据库数据的访问。

5.2.2.3 数据结构与程序的关系

数据结构	模块
工程项目数据项	工程项目管理

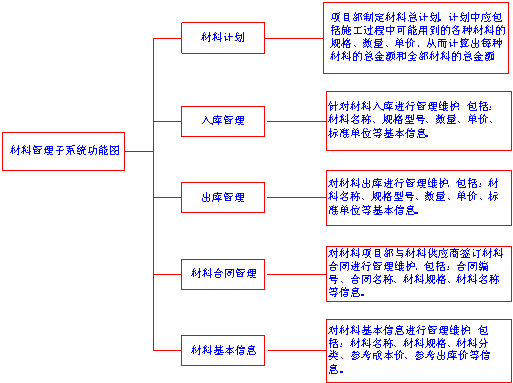

5.3 材料管理子系统

5.3.1 总体设计

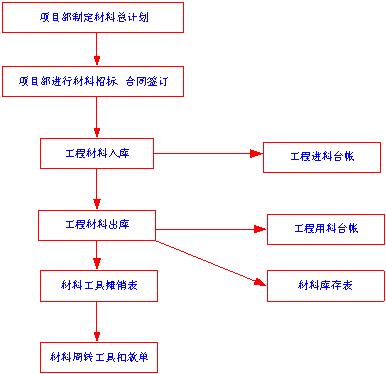

5.3.1.1 业务流程图

子系统的业务流程图如下：

5.3.1.2 需求规定

5.3.1.3 输入输出管理

模块	子模块	输入	输出	功能性能要求及说明
材料计划	材料计划	施工过程中可能用到的材料名称、材料规格、材料单价、材料金额等信息。	系统较验过的录入数据进入数据库。	记录施工过程中可能用到的材料名称、材料规格、材料单价、材料金额等信息。
入库管理	入库管理	来料单位、进料仓库、材料名称、规格、数量、单价、金额等信息	系统较验过的录入数据进入数据库，同时生成工程进料台帐。	记录材料的来料单位、进料仓库、材料名称、规格、数量、单价、金额等信息
出库管理	出库管理	领料单位、材料名称、规格、数量、单价等信息	系统较验过的录入数据进入数据库，同时生成工程领料台帐、材料工具摊销表、库存表、材料周转扣款单。	记录材料的领料单位、材料名称、规格、数量、单价等信息

5.3.1.4 运行环境

硬件

服务器端：

CPU：1G以上、CD-ROM、256M以上内存（RAM）、500M及以上空闲硬盘、高分辨率彩色显卡（1024×768）、激光/喷墨打印机（600DPI以上）。

客户端：

CPU：PIII以上、CD-ROM、128M以上内存（RAM）、500M及以上空闲硬盘、高分辨率彩色显卡（800×600）。

软件

服务器端：

操作系统：windows平台（windows 98、windows Me、windows2000、windowsNT）、Linux平台。

数据库服务器：Oracle9i、DB2、SQL Server2000

WEB应用服务器：Apusic Application Server 2.0

客户端：

操作系统：windows98、windows Me、windows2000、windowsNT）、红旗Linux桌面版。

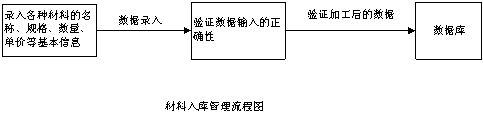

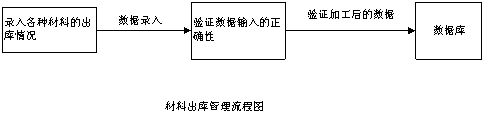

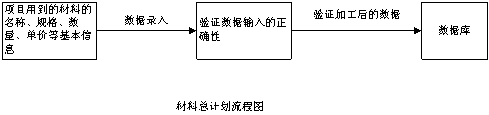

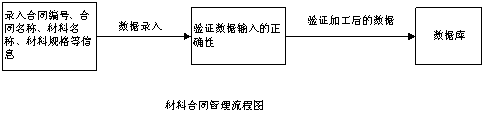

5.3.1.5 处理流程

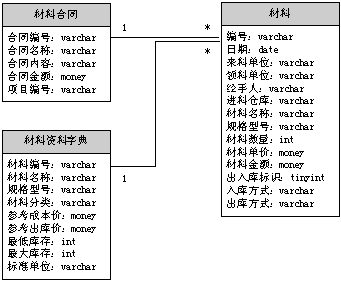

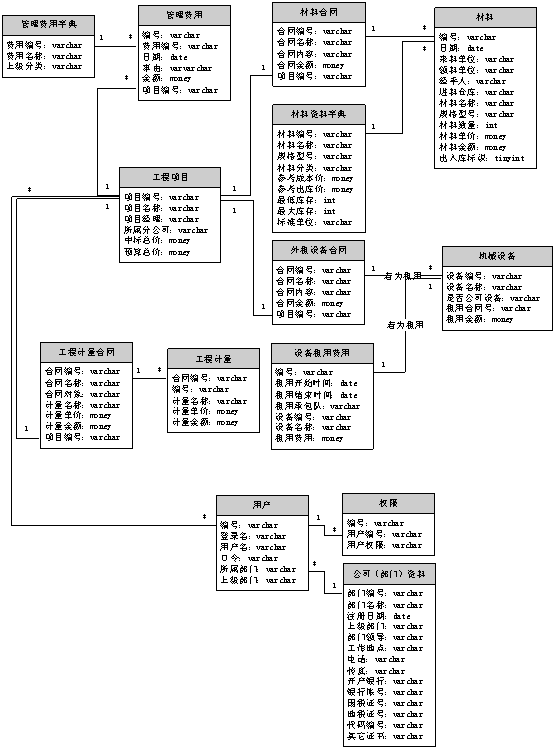

5.3.1.5 子系统E-R图

5.3.2 系统数据结构设计

5.3.2.1 逻辑结构设计要点

材料基本信息数据项

编号	数据项	数据类型	长度	说明
ID200001	材料编号	字符	20
ID200002	材料名称	字符	50
ID200003	材料规格	字符	20
ID200004	材料分类	字符	10
ID200005	参考成本价	货币	10
ID200006	参考出库价	货币	10
ID200007	最低库存	数值	10
ID200008	最大库存	数值	10
ID200009	标准单位	字符	5

材料合同数据项

编号	数据项	数据类型	长度	说明
ID201001	合同编号	字符	20
ID201002	合同名称	字符	100
ID201003	合同内容	文本
ID201004	合同金额	货币	20
ID201005	备注	文本

材料出入库数据项

编号	数据项	数据类型	长度	说明
ID202001	出入库编号	字符	20
ID202002	出入库日期	日期	10
ID202003	来料单位	字符	100
ID202004	领料单位	字符	100
ID202005	经手人	字符	20
ID202006	进料仓库	字符	20
ID202007	材料名称	字符	50
ID202008	材料型号	字符	20
ID202009	材料数量	数值	10
ID202010	材料单价	货币	20
ID202011	材料金额	货币	20
ID202012	出入库标志	数值	1
ID202013	入库方式	字符	20
ID202014	出库方式	字符	20

材料计划数据项

编号	数据项	数据类型	长度	说明
ID203001	计划编号	字符	20
ID203002	材料供应商	字符	100
ID203003	材料名称	字符	50
ID203004	材料数量	数值	10
ID203005	材料单价	货币	10
ID203006	材料金额	货币	10
ID203007	备注	文本

5.3.2.2 物理结构设计要点

每个数据结构的实现形式在数据库表。数据库可以同材料管理系统部署到同一台机器上，也可以分别部署到不同的机器上。

在数据库管理系统中通过用户和角色的权限分配，严格控制对数据库数据的访问。

5.3.2.3 数据结构与程序的关系

数据结构	模块
材料基本信息数据项	材料基本信息
材料计划数据项	材料计划
材料合同数据项	材料合同
材料出入库数据项	入库管理
材料出入库数据项	出库管理

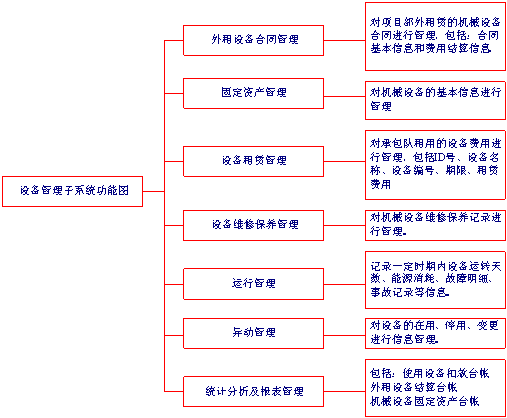

5.4 设备管理子系统

5.4.1 总体设计

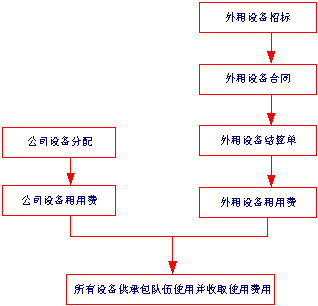

5.4.1.1 业务流程图

设备管理子系统的业务流程图如下：

5.4.1.2 需求规定

5.4.1.3 输入输出管理

模块	子模块	输入	输出	功能性能要求及说明
外租设备合同管理	外租设备合同管理	租赁设备名称、租赁单位、租赁时间等相关租赁信息。	完成输入数据的较验、有效性检查、查重。系统校验过的录入数据进入数据库。	建立设备租赁标准费用信息体系，全面解决企业设备租赁与占用业务，提高设备利用率和经济效益。
外租设备合同管理	外租设备结算管理	结算时间、结算金额	外租设备结算台帐	对外租设备的费用台帐进行管理。
固定资产管理	固定资产管理	设备名称、牌照号、编码、机械型号、发动机号、出厂日期、产地等信息。	系统较验过的录入数据进入数据库。	建立详细的设备资产卡片，自动制作包括总台帐、分类台帐、分布台帐、主要设备台帐等多种台帐和设备资产明细帐、折旧明细帐、大修基金提清单；进行设备动态管理和评估，建立全过程、全面的设备技术档案。
设备租赁管理	设备租赁管理	租赁编号、设备编号、设备名称、租赁期限、租赁费用	系统较验过的录入数据进入数据库	项目部把公司内部设备和外租设备出租给承包队伍，计算设备租赁费，收取承包队伍租赁费用。
设备维修保养管理	设备维修保养管理	设备的保养及小修记录、设备的大、中修记录、修理前后的技术状况、配换的主要零部件等信息。	整理统计设备保养维修明细，保养的明细记录以及设备后期维护保养的计划。	跨越定期预防维修和视情况状态维修的管理模式，科学编制设备的大修计划、维修保养计划、配件需求采购计划，监控维修保养控制的全过程。
运行管理	运行管理	一定时期内设备运转天数、能源消耗、故障明细、事故记录等信息	根据输入的信息，分析计算出设备的产出与消耗。	一定时期内设备运转天数、能源消耗、故障明细、事故记录等信息
异动管理	异动管理	设备编号、使用计划、设备状态、设备变更等信息	系统较验过的录入数据进入数据库	记录设备的使用计划和状态变更等信息。
统计分析及报表管理	统计分析及报表管理	选择的时间段等相关的统计条件。	符合查询条件的各种报表数据。	可以做任意时段的统计、汇总、查询、报表浏览和输出打印。例如：承包队使用设备扣款台帐、外租设备结算台帐。

5.4.1.4 运行环境

硬件

服务器端：

CPU：1G以上、CD-ROM、256M以上内存（RAM）、500M及以上空闲硬盘、高分辨率彩色显卡（1024×768）、激光/喷墨打印机（600DPI以上）。

客户端：

CPU：PIII以上、CD-ROM、128M以上内存（RAM）、500M及以上空闲硬盘、高分辨率彩色显卡（800×600）。

软件

服务器端：

操作系统：windows平台（windows 98、windows Me、windows2000、windows NT）、Linux平台。

数据库服务器：Oracle9i、DB2、SQL Server2000

WEB应用服务器：Apusic Application Server 2.0

客户端：

操作系统：windows98、windows Me、windows2000、windows NT）、红旗Linux桌面版。

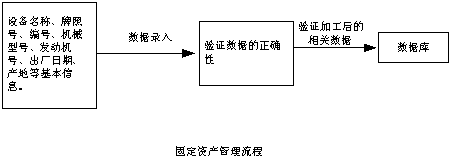

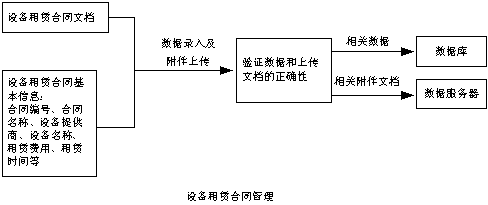

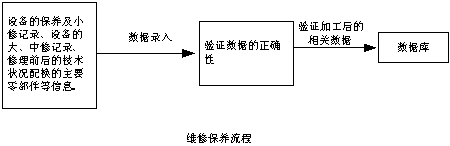

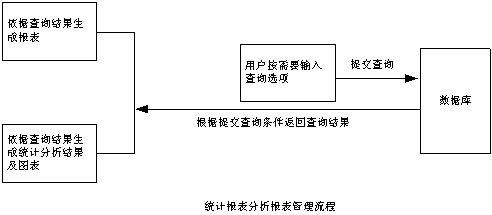

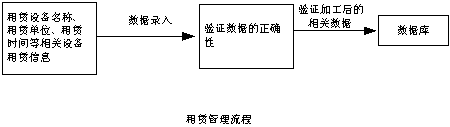

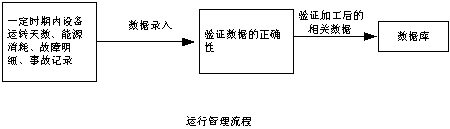

5.4.1.5 处理流程

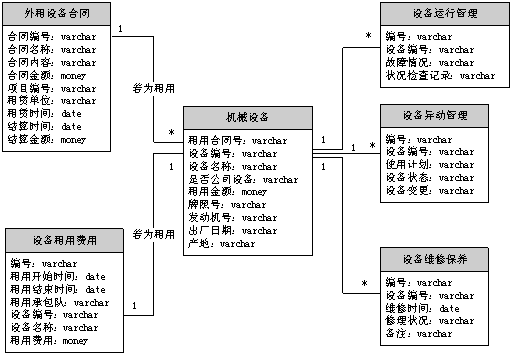

5.4.1.6 设备管理子系统E-R图

5.4.2 系统数据结构设计

5.4.2.1 逻辑结构设计要点

设备基本信息数据项

编码	数据项	数据类型	长度	说明
ID100001	机械名称	字符	100
ID100002	拍照号	字符	20
ID100003	编码	字符	20
ID100004	机械型号	字符	20
ID100005	发动机号	字符	30
ID100006	底盘号	字符	30
ID100007	发动机型号	字符	20
ID100008	额定功率	数值	10
ID100009	额定转数	数值	10
ID100010	机械自重	数值	10
ID100011	载重（生产）量	数值	5
ID100012	燃料别	字符	5
ID100013	机械长度	数值	10
ID100014	机械宽度	数值	10
ID100015	机械高度	数值	10
ID100016	出厂日期	时间
ID100017	购买日期	时间
ID100018	产地	字符	50
ID100019	折旧年限	数值	3
ID100020	残值率	数值	3
ID100021	年折旧	数值	10
ID100022	原值	数值	10
ID100023	资金来源	字符	100
ID100024	填写日期	时间
ID100025	设备登记人	字符	10

设备单机（车）消耗（节超）统计数据项

编码	数据项	数据类型	长度	说明
ID101001	机械名称	字符	100
ID101002	编码	字符	50
ID101003	台班标准	数值	6
ID101004	台班	数值	6
ID101005	提取百分比	数值	3
ID101006	提取金额	货币
ID101007	燃料消耗	数值	10
ID101008	材料消耗	数值	10
ID101009	修理费	货币
ID101010	亏损	货币
ID101011	盈利	货币
ID101012	备注	文本

机械设备运转记录数据项

编码	数据项	数据类型	长度	说明
ID102001	运转时间（月）	数值	5
ID102002	完成工程量	数值	5
ID102003	运转台班	数值	10
ID102004	汽油消耗量	数值	10
ID102005	柴油消耗量	数值	10
ID102006	机油消耗量	数值	10
ID102007	媒消耗量	数值	10
ID102008	电消耗量	数值	10
ID102009	操作人员	字符	10
ID102010	管理人员	字符	10

保养及小修记录数据项

编码	数据项	数据类型	长度	说明
ID103001	保养日期	时间
ID103002	保养类别	字符	50
ID103003	保修单位	字符	100
ID103004	保修项目及内容	文本
ID103005	主修人	字符	10

机械设备大、中修记录

编码	数据项	数据类型	长度	说明
ID104001	承修单位	字符	200
ID104002	修理类别	字符	200
ID104003	始修日期	时间
ID104004	修竣日期	时间
ID104005	修理前技术状况	文本
ID104006	修后尚存问题	文本
ID104007	配换零件名称	字符	200
ID104008	配换零件规格	字符	200
ID104009	配换零件单位	字符	200
ID104010	配换零件数量	数值	2
ID104011	备注	文本
ID104012	主修人	字符	20
ID104013	检验人	字符	20
ID104014	接机人	字符	20

事故记录数据项

编码	数据项	数据类型	长度	说明
ID105001	事故地点	字符	200
ID105002	事故时间	时间
ID105003	肇事人	字符	100
ID105004	证明人	字符	100
ID105005	事故原因及经过	文本
ID105006	处理情况	文本
ID105007	单位领导意见	文本

外租设备合同数据项

编码	数据项	数据类型	长度	说明
ID106001	合同编号	字符	20
ID106002	合同名称	字符	100
ID106003	合同内容	文本
ID106004	合同金额	货币	20
ID106005	备注	文本

设备租赁数据项

编码	数据项	数据类型	长度	说明
ID107001	租赁编号	字符	20
ID107002	租用起止时间	字符	20
ID107003	租用单位	字符	100
ID107004	设备编号	字符	20
ID107005	设备名称	字符	50

设备异动数据项

编码	数据项	数据类型	长度	说明
ID108001	异动编号	字符	20
ID108002	设备编号	字符	20
ID108003	使用计划	字符	100
ID108004	设备状态	字符	100
ID108005	设备变更	字符	100

5.4.2.2 物理结构设计要点

每个数据结构的实现形式在数据库表。数据库可以同设备管理系统部署到同一台机器上，也可以分别部署到不同的机器上。

对数据库表内容的访问由设备管理系统应用数据库访问中间件来完成对数据库的访问。数据库访问中间件提供数据库连接池管理、事务管理、数据同步管理、消息管理、安全通讯管理等机制。

在数据库管理系统中通过用户和角色的权限分配，严格控制对数据库数据的访问。

5.4.2.3 数据结构与程序的关系

数据结构	模块
外租设备合同数据项	外租设备合同管理
设备基本信息数据项	固定资产管理
设备租赁数据项	设备租赁管理
保养及小修记录数据项	设备维修、保养管理
机械设备大、中修记录	设备维修、保养管理
事故记录数据项	运行管理
设备单机（车）消耗（节超）统计数据项	运行管理
设备单机（车）消耗（节超）统计数据项	统计分析及报表管理
设备异动数据项	异动管理

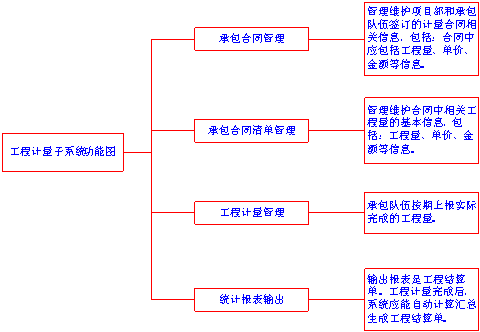

5.5 工程计量子系统

5.5.1 总体设计

5.5.1.1 业务流程图

工程计量子系统的业务流程图如下：

5.5.1.2 需求规定

5.5.1.3 输入输出管理

模块	子模块	输入	输出	功能性能要求及说明
承包合同管理	承包合同管理	工程量、单价、金额等信息	系统较验过的录入数据进入数据库。	管理维护项目部和承包队伍签订的计量合同相关信息。合同中应包括工程量、单价、金额等信息。
承包合同清单管理	承包合同清单管理	工程量、单价、金额等信息	系统较验过的录入数据进入数据库。	管理维护合同中工程量的相关信息。包括工程量、单价、金额等信息
工程计量管理	工程计量管理	承包队伍按期上报实际完成的工程量	系统较验过的录入数据进入数据库。	承包队伍按期上报实际完成的工程量

5.5.1.4 运行环境

硬件

服务器端：

CPU：1G以上、CD-ROM、256M以上内存（RAM）、500M及以上空闲硬盘、高分辨率彩色显卡（1024×768）、激光/喷墨打印机（600DPI以上）。

客户端：

CPU：PIII以上、CD-ROM、128M以上内存（RAM）、500M及以上空闲硬盘、高分辨率彩色显卡（800×600）。

软件

服务器端：

操作系统：windows平台（windows 98、windows Me、windows2000、windows NT）、Linux平台。

数据库服务器：Oracle9i、DB2、SQL Server2000

WEB应用服务器：Apusic Application Server 2.0

客户端：

操作系统：windows98、windows Me、windows2000、windows NT）、红旗Linux桌面版。

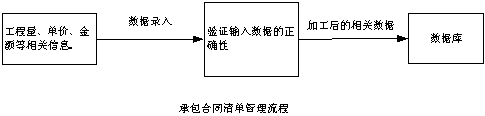

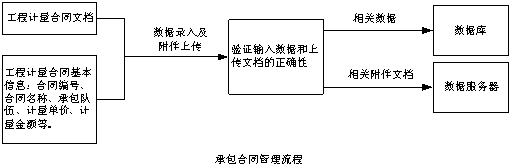

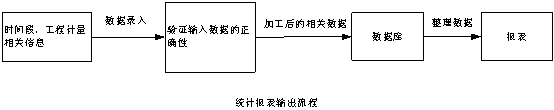

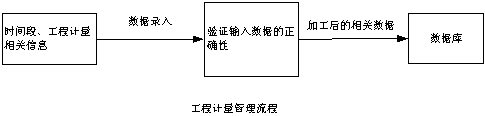

5.5.1.5 处理流程

5.5.1.6 工程计量子系统E-R图

5.5.2 系统数据结构设计

5.5.2.1 逻辑结构设计要点

工程计量合同数据项

编码	数据项	数据类型	长度	说明
ID300001	合同编号	字符	20
ID300002	合同名称	字符	100
ID300003	合同对象	字符	100
ID300004	计量名称	字符	100
ID300005	计量单价	货币	10
ID300006	计量金额	货币	10
ID300007	项目编号	字符	20

工程计量数据项

编码	数据项	数据类型	长度	说明
ID301001	合同编号	字符	20
ID301002	编号	字符	20
ID301003	计量名称	字符	100
ID301004	计量单价	货币	10
ID301005	计量金额	货币	10

5.5.2.2 物理结构设计要点

每个数据结构的实现形式在数据库表。数据库可以同工程计量系统部署到同一台机器上，也可以分别部署到不同的机器上。

对数据库表内容的访问由工程计量系统应用数据库访问中间件来完成对数据库的访问。数据库访问中间件提供数据库连接池管理、事务管理、数据同步管理、消息管理、安全通讯管理等机制。

在数据库管理系统中通过用户和角色的权限分配，严格控制对数据库数据的访问。

5.5.2.3 数据结构与程序的关系

数据结构	模块
工程计量合同数据项	承包合同管理
工程计量合同数据项	承包合同清单管理
工程计量数据项	工程计量管理

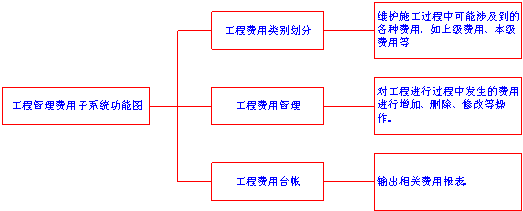

5.6 工程管理费用子系统

5.6.1 总体设计

5.6.1.1 需求规定

5.6.1.2 输入输出管理

模块	子模块	输入	输出	功能性能要求及说明
工程费用类别	工程费用类别	费用编号、费用名称、上级类别等信息。	系统较验过的录入数据进入数据库。	管理维护施工过程中可能用到的各种费用，如上级费用、本级费用等。
工程费用管理	工程费用管理	编号、费用名称、金额等信息。	系统较验过的录入数据进入数据库。并生成相关费用报表。	对施工过程中发生的费用进行添加、修改、删除
